高溫灰塑UPVC工業(yè)化工閥門電動電動承插焊球閥用于水和農業(yè)行業(yè)
應用：一般
介質溫度：高溫
動力：氣動
介質：酸
端口尺寸：DN15-100
結構：球
產品名稱：電動法蘭球閥
顏色：灰色
連接方式：承插焊
標準：ANSI BS DIN JIS
工作壓力：1.0-1.6Mpa（10-25bar）
品牌：kxpv
適用介質：化工
機身材質：UPVC
保修期：12 個月
包裝：標準紙箱
| 產品結構特點 |
1. 工 程 塑 料 系 列 球 閥 采 用 FRPP、PVDF、CPVC、UPVC、PPH 等耐腐蝕熱塑性塑料一次注塑成形，有較強抗腐能力。
2. 密封可靠、啟閉力矩小。
3. 流體阻力小、啟閉迅速。
4. 結構簡單、外形美觀。
?
| 應用溫度范圍表 |
| 材料 | 介質溫度℃ | 材料 | 介質溫度℃ |
| 氯化聚氯乙烯（CPVC） | -20℃~+95℃ | 均聚聚丙烯（PPH） | -20℃~+110℃ |
| 聚氯乙烯（UPVC） | -0℃~+65℃ | 聚偏二氟乙烯（PVDF） | -40℃~+150℃ |
| 增強聚丙烯（FRPP） | -14℃~+90℃ | ? | ? |

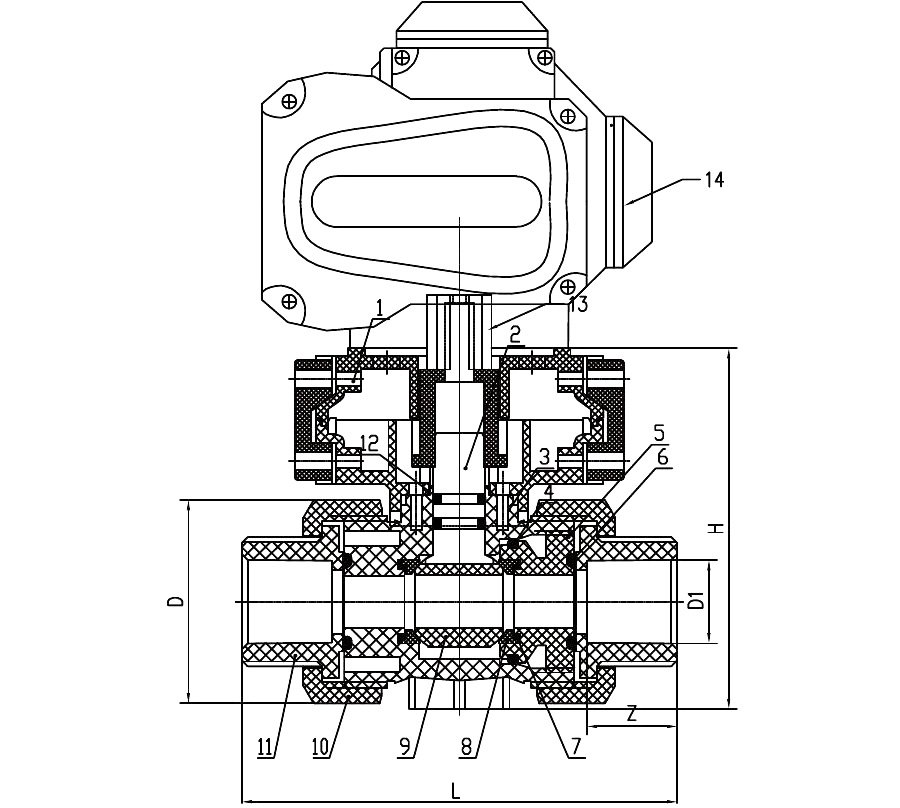

一體型球閥裝配明細圖
?
?
| 零件材質表 |
?
| 件號 | 名稱 | 材質 |
| 1 | 手柄 | 合金料 |
| 2 | 壓緊螺母 | FRPP、PVDF、UPVC、CPVC、PPH |
| 3 | 內塞 | FRPP、PVDF、UPVC、CPVC、PPH |
| 4 | 閥桿 | FRPP、PVDF、UPVC、CPVC、PPH |
| 5 | 閥桿密封 | PTFE |
| 6 | 球密封 | PTFE |
| 7 | 密封座 | FRPP、PVDF、UPVC、CPVC、PPH |
| 8 | 球 | FRPP、PVDF、UPVC、CPVC、PPH |
| 9 | 閥體 | FRPP、PVDF、UPVC、CPVC、PPH |
| 外形尺寸表 |
?
|
公稱直徑DN(mm) |
D1 |
D |
H |
L |
b |
n |
Φ |
|||||||||
|
D |
JIS |
DIN |
ANSI |
n |
JIS |
DIN |
ANSI |
Φ |
JIS |
DIN |
ANSI |
|||||
|
15(1/2") |
95 |
65 |
70 |
65 |
2.38 |
200 |
120 |
18 |
4 |
4 |
4 |
4 |
14 |
15 |
14 |
0.63 |
|
20(3/4") |
105 |
75 |
75 |
75 |
2.76 |
200 |
120 |
18 |
4 |
4 |
4 |
4 |
14 |
15 |
14 |
0.63 |
|
25(1") |
115 |
85 |
90 |
85 |
3.13 |
205 |
130 |
18 |
4 |
4 |
4 |
4 |
14 |
19 |
14 |
0.63 |
|
32(1-1/4") |
135 |
100 |
100 |
100 |
3.45 |
215 |
145 |
18 |
4 |
4 |
4 |
4 |
18 |
19 |
18 |
0.63 |
|
40(1-1/2") |
145 |
110 |
105 |
110 |
3.88 |
225 |
168 |
20 |
4 |
4 |
4 |
4 |
18 |
19 |
18 |
0.63 |
|
50(2") |
160 |
125 |
120 |
125 |
4.74 |
230 |
180 |
22 |
4 |
4 |
4 |
4 |
18 |
19 |
18 |
0.75 |
|
65(2-1/2") |
180 |
145 |
140 |
145 |
5.49 |
235 |
225 |
22 |
4 |
4 |
4 |
4 |
18 |
19 |
18 |
0.75 |
|
80(3") |
195 |
160 |
150 |
160 |
6 |
250 |
260 |
25 |
8 |
8 |
8 |
8 |
18 |
19 |
18 |
0.75 |
|
100(4") |
215 |
180 |
175 |
180 |
7.5 |
265 |
280 |
25 |
8 |
8 |
8 |
8 |
18 |
19 |
18 |
0.75 |
|
125(5") |
245 |
210 |
210 |
210 |
8.5 |
310 |
350 |
30 |
8 |
8 |
8 |
8 |
18 |
23 |
18 |
0.87 |
|
150(6") |
280 |
240 |
240 |
240 |
9.51 |
315 |
400 |
30 |
8 |
8 |
8 |
8 |
23 |
23 |
23 |
0.87 |
|
200 (8") |
335 |
295 |
290 |
295 |
11.75 |
320 |
400 |
35 |
8 |
12 |
8 |
8 |
23 |
23 |
23 |
0.87 |
|
250(10") |
390 |
350 |
355 |
350 |
14.03 |
340 |
450 |
38 |
12 |
12 |
12 |
12 |
23 |
25 |
23 |
0.97 |
|
300 (12") |
445 |
400 |
400 |
400 |
16.7 |
340 |
450 |
40 |
12 |
16 |
12 |
12 |
23 |
25 |
23 |
0.97 |
?
?
?
