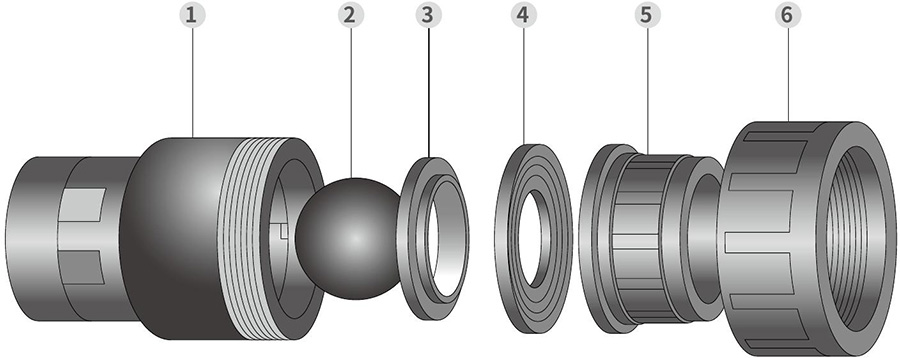

由任止回閥裝配明細圖
|
產品結構特點
|
1. 逆流保護
因為其級成部件數(shù)量的減小，該閥不易受外界壓力的影響，同時，該閥具有很高的精確性，所以完全可以防止逆流。
2. 精致和輕巧
由任止回閥結構精致，重量輕巧，因而可以安裝在有限的空間中，而且很容易維護。
| 零件材質表 |
|
件號 |
名稱 |
材質 |
|
1 |
閥體 |
FRPP,PVDF,CPVC,UPVC,PPH |
|
2 |
實心球 |
FRPP,PVDF,CPVC,UPVC,PPH |
|
3 |
閥蓋 |
FRPP,PVDF,CPVC,UPVC,PPH |
|
4 |
密封橡膠 |
FPM,EPDM |
|
5 |
承軸、螺紋接頭 |
FRPP,PVDF,CPVC,UPVC,PPH |
|
6 |
拼接螺帽 |
FRPP,PVDF,CPVC,UPVC,PPH |

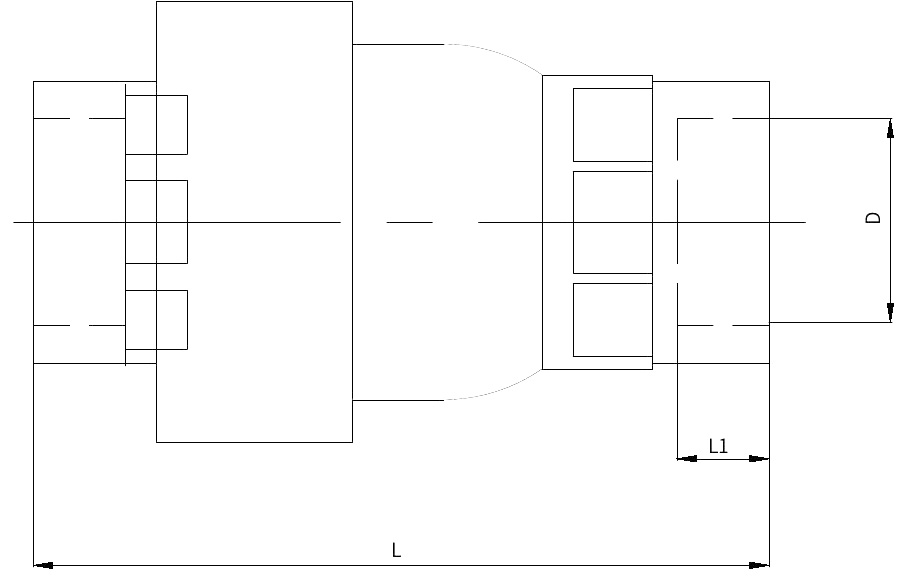

| 外形尺寸表 |
|
規(guī)格DN |
L |
D |
LI |
|
32 |
154 |
40 |
31 |
|
40 |
154 |
50 |
31 |
|
50 |
175 |
63 |
35 |
|
65 |
270 |
75 |
45 |
|
80 |
275 |
90 |
45 |
|
100 |
320 |
110 |
57 |
?
